Schaltplan: CONSTI-Glossary

GLOSSARY A-B-C-D-E-F-G-H-I-J-K-L-M-N-O-P-Q-R-S-T-U-V-W-X-Y-Z

Deutsch
Schaltplan
Auch
Schaltbild oder Schaltskizze
English
Circuit diagram
Beschreibung
Ein Schaltplan ist eine grafische Darstellung eines elektrischen Schaltkreises.
In Schaltplänen werden meist genormte Schaltzeichen verwendet.

Extra Info
Erklärung
Die Schaltsymbole müssen nicht immer waagerecht in einem Stromkreis platziert,
sondern können alle Symbole auch senkrecht in einem Schaltplan einzeichnet.
Reihenschaltung

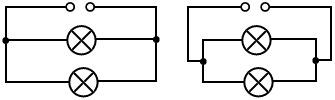

Parallelschaltung

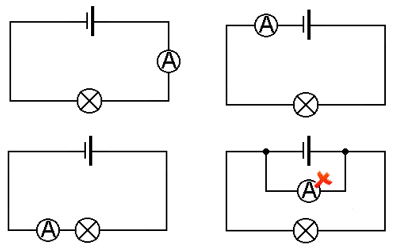

Mit
Amperemeter

Mit
Voltmeter

Mit
Elektrische Widerstand

Extra Info
Erklärung	Die Schaltsymbole müssen nicht immer waagerecht in einem Stromkreis platziert, sondern können alle Symbole auch senkrecht in einem Schaltplan einzeichnet.
Reihenschaltung
Parallelschaltung
Mit Amperemeter
Mit Voltmeter
Mit Elektrische Widerstand

Übungen
Übung 1
Zeichne das Schaltbild eines Stromkreises und zeichne folgende Teile ein:
Stromquelle, Glühbirne, Schalter und Stromstärkemessgerät.
Antwort
Übung 2
Zeichne zwei Schaltpläne für zwei Lämpchen, zwei Schalter und eine Quelle zu einem Stromkreis so dass:

beide Lämpchen nur gleichzeitig leuchten
jedes Lämpchen einzeln leuchtet.

Antwort

Deutsch	Schaltplan
Auch	Schaltbild oder Schaltskizze
English	Circuit diagram
Beschreibung	Ein Schaltplan ist eine grafische Darstellung eines elektrischen Schaltkreises. In Schaltplänen werden meist genormte Schaltzeichen verwendet.
